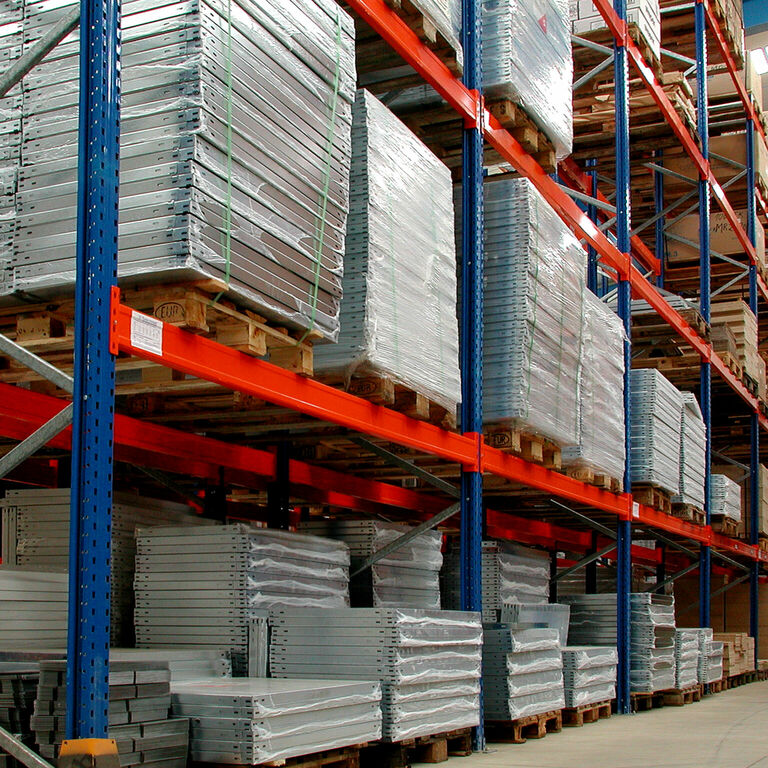

Palettenregal Typ L

Palettenregal Typ L (bis 500 kg / Euro-Palette)

Die Palettenregal-Ausführung Typ L ist geeignet für Paletten mit einem Maximalgewicht von 500 kg. Die Typenbezeichnung der Regale "L" steht für "Leicht".

Dieses Palettenregal bieten wir in folgender Länge an: 2700 mm. Bei der Länge 2700 mm könnnen 3 EURO-Paletten nebeneinander gelagert werden (pro Holmpaar, ohne seitlichen Überstand).

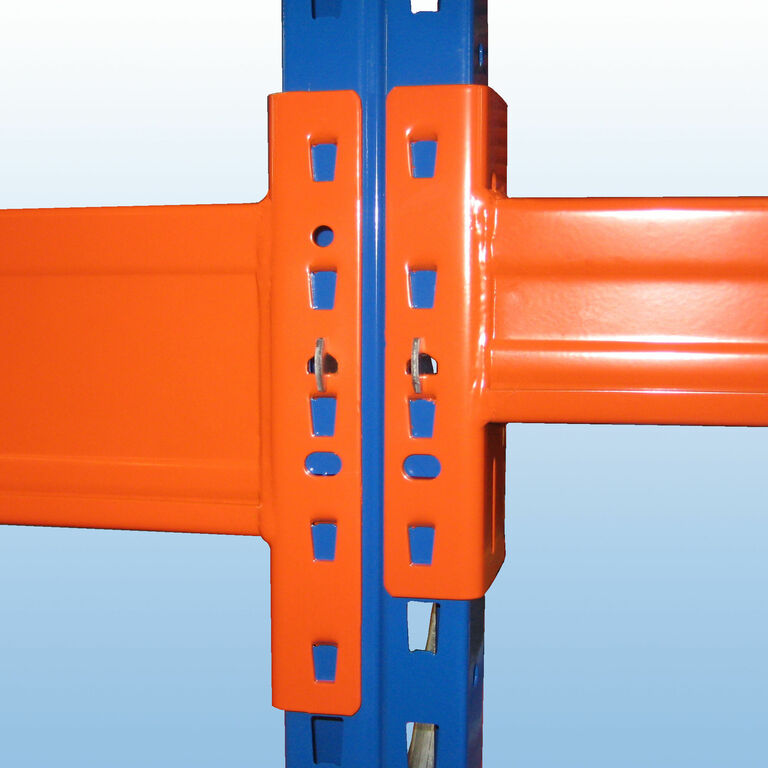

Die Holme der Regale sind im Raster von 50 mm in der Höhe verstellbar.

Die Palettenregale von palettenregal-shop.com sind Lagerware und daher schnell lieferbar!

Palettenregal Typ L - Planungshinweise und technische Daten:

• Vor dem Aufbau der Regale prüfen Sie bitte unbedingt die Tragfähigkeit des Fußbodens
• Ein Palettenregal-Feld muss mit mindestens zwei Holmpaaren bestückt sein
• Die Außensteher der Regale müssen 500 mm höher sein als das oberste Holmpaar
• Zur Sicherheit 100 mm Abstand zwischen Oberkante Palette und Unterkante Holm
• Daraus ergibt sich der Fachabstand in der Höhe: Höhe der beladenen Palette plus 100 mm Sicherheitsabstand

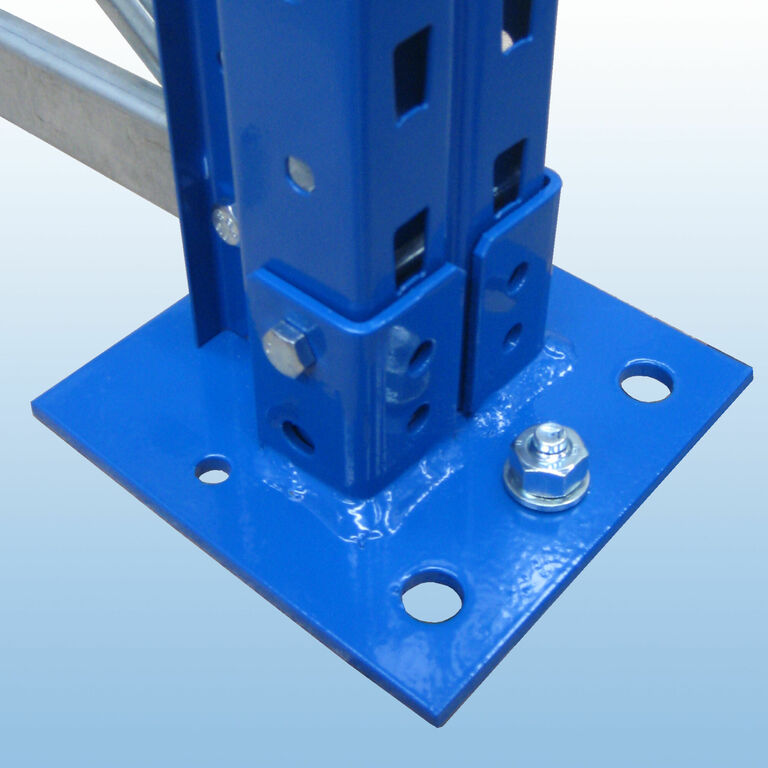

• Jeder Palettenregal-Ständer muss mit 4 Dübeln im Boden verankert werden
• Bei Durchfahrten Rammschutz und Abdeckplatte verwenden
• Beachten Sie: Die maximale Feldlast je Regalzeile variiert nach Anzahl der Felder.
  Bei der Planung der Palettenregale die Gangbreite immer zwischen zwei gegenüberstehenden Paletten berechnen (Gangbreite Stapler + 100 mm je Regalsteher), damit genug Platz für den Staplerbetrieb vorhanden ist!

Bei Durchfahrten sollten Sie einen Rammschutz für die Außen- und Mittelsteher der Palettenregale verwenden (kein Stellplatzverlust!), siehe Zubehör

Sicherheit

Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt. Erfahren Sie mehr über die Vorteile der EN 15512
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878

Feldlast

Legen Sie bei der Palettenregal-Auswahl großen Wert auf die Feldlast! Unsere Regal-Sets können zu 100 % beladen werden. Die gilt bei dem Palettenregal Typ L auch, wenn die Regalzeile nur aus einem, oder zwei Felder besteht. Hier würde sich nur die Tragkraftangaben des Rahmens ändern. Wird ein Regal an ein bestehendes Feld angebaut, berücksichtigen Sie bei der Auswahl die Gesamtzeilenlänge! (Bspl.: Sie haben ein Grundregal und möchten um 2 Anbauregale erweitern, orientieren Sie sich an der Tabelle für 3 Felder und mehr.) Ein zusätzliches Holmpaar kann bei allen Sets montiert werden. Dadurch verringert sich die Knickhöhe des Rahmens bei gleichzeitiger Erhöhung der Tragkraft. Hier können Sie diese Belastungswerte abrufen.

Hier finden Sie die Knickhöhen für die Regale.

Rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).

Planungshinweis:

.

Grundregal-Nennlänge:

+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)

.

.

Anbauregal-Nennlänge:

+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)

.

Info Erdbebenzonen:

Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.

Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².

Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.

.
